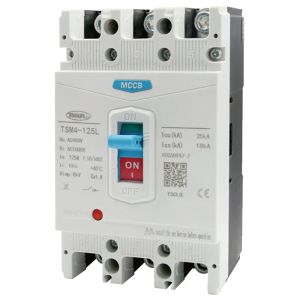

Силові (шафові) автоматичні вимикачі

Загальні відомості:

Автоматичний вимикач в литому корпусі (силовий вимикач, шафовий вимикач) з тепловим і електромагнітним (термомагнітним) розчіплювачами призначені для захисту мереж і обладнання споживачів від надструмів, коротких замикань і перевантажень, а також для оперативного включення і відключення ділянок електричних мереж змінного струму напругою до 690В . Як правило, на території України даний вид вимикачів використовується в мережах змінного струму напругою 380В / 400В.

Силові автоматичні вимикачі являють собою механічний або електронний комутаційний апарат, який здатний включати і проводити струми при нормальних умовах роботи ланцюга, а також автоматично відключати струми при порушенні умов роботи електричного кола (перевантаження, короткого замикання). Головною відмінністю від подібних захисних пристроїв (плавких запобіжників) є можливість їх неодноразового і стабільного використання без заміни самого обладнання.

Автоматичні вимикачі торгової марки TOSUMLux серії TSM4 застосовуються на промислових об'єктах, енергопостачальних об'єктах, в енергорозподільчих мережах, житловому і цивільному будівництві, об'єктах ЖКГ, в розподільних пристроях підстанцій тощо.

Додаткова комплектація (обладнання)

Всі автоматичні вимикачі можуть бути укомплектовані додатковим обладнанням і виконувати безліч додаткових функцій:

- блок-контакт (додатковий контакт, сигнальний контакт, аварійний контакт)

- максимальний розчіплювач струму

- незалежний розчіплювач струму

- мінімальний розчіплювач струму

- блок дистанційного керування (електромагнітний привід, електродвигунні приводи)

- ручний поворотний привід

- механічне блокування

- контактна планка

 Всі автоматичні вимикачі оснащені дугогасильними камерами та міжфазними ізоляторами (перетинками), що запобігає зносу і оплавлення самого апарату.

У конструкції автоматичних вимикачів застосовані два види розчіплювачів:

- електромагнітний

- тепловий (термічний)

Електромагнітний розчіплювач являє собою соленоїд з рухомим сердечником, який приводить в дію механізм розчеплення контактів. Електромагнітний (миттєвий) розчіплювач, на відміну від теплового, спрацьовує за долі секунди при перевищенні номінального струму в 2-20 разів.

Тепловий розчіплювач являє собою пластину з біметалевого сплаву, яка при протіканні струму нагрівається і змінює свою форму (вигинається), чим приводить в рух механізм розчеплення контактів. Час спрацювання теплового розчіплювача залежить від кратності перевищення номінального струму і може становити від 0,01 секунди до двох годин.

Типи вимикачів

Згідно ДСТУ EN 60947-2 ( IEC 60947-2) автоматичні вимикачі поділяються на кілька типів за характеристиками відключення:

- тип A - 1,5In-3In (застосовуються в мережах з надчутливим обладнанням та мережах з великою протяжністю кабелів)

- тип B - 3In-5In (застосовуються в мережах освітлення і лініях електропередач великої протяжності)

- тип C - 5In-10In (застосовуються в житловому / цивільному будівництві , побутових мережах, мережах з підвищеними пусковими струмами)

- тип D - 10In (8-12In) (застосовуються в мережах з високими пусковими струмами)

Габарити вимикачів

Залежно від максимального струму автоматичні вимикачі випускаються в декількох габаритах:

TSM4-63 (на струми від 6А до 63А)

TSM4-125 (на струми від 10А до 125А)

TSM4-250 (на струми від 80А до 250А)

TSM4-400 (на струми від 200А до 400А)

TSM4-630 (на струми від 400А до 630А)

TSM4-800 (на струми від 630А до 800А)

TSM4-1250 (на струми від 800А до 1250А)

TSM4-1600 (на струми від 1400А до 1600А)

TSM4-2000 (на струми від 1600А до 2000А)

До моменту експлуатації кожен автоматичний вимикач проходить кілька етапів перевірки на якість:

- при виробництві (тех.контроль і випробування);

- під час приймання офіційним дилером (при імпорті);

- при відвантаженні в продаж (тех.контроль і випробування);

- під час приймання покупцем (тех.контроль);

- при монтажу та пуску в експлуатацію (тех.контроль і випробування).

За комутаційної здатності автоматичні вимикачі можуть бути як стандартного виконання 15кА-50кА, так і з підвищеною комутаційної здатністю 50кА-125кА. При цьому у кожного апарата є робоча (номінальна) комутаційна здатність при якій автоматичний вимикач спрацьовує без будь-яких наслідків і пошкоджень, а також максимальна (гранична) комутаційна здатність, при якій автоматичний вимикач гарантовано спрацює, але може вийти з ладу (оплавлення контактної напайки, деформація біметалевої пластини, деформація інших елементів механічної групи).

На українському ринку автоматичні вимикачі торгової марки TOSUNLux завоювали високу позицію завдяки широкій розповсюдженості в країнах Європи і користуються попитом і довірою поряд з відомими закордонними брендами такими як ABB, Eaton (Moeller), ETI, Hager, Schrack Technik , Schneider Electric, IEK.

Наші автоматичні вимикачі щорічно проходять лабораторні випробування і сертифікацію на відповідність міжнародним і національним стандартам, відповідність санітарно-епідеміологічним вимогам, технічним регламентам низьковольтного електричного обладнання, технічного регламенту електромагнітної сумісності. При поставці обладнання кожна партія забезпечується всім пакетом технічної документації, сертифікатами та паспортами (інструкціями).

У нас Ви можете купити автоматичний вимикач за цінами виробника, так як ми є офіційним (авторизованим) представником заводу-виробника в Україні і торгової марки.

Наші менеджери проконсультують Вас і зроблять підбір автоматичного вимикача за Вашими потребами і технічними вимогами.
