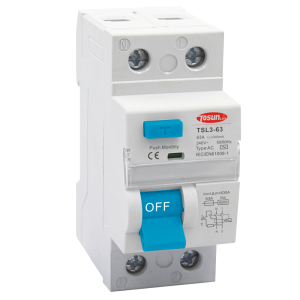

Вимикачі диференційного струму TOSUNlux
Діфавтомат (диференційний автомат) або автоматичний вимикач диференційного струму згідно ДСТУ EN 61009-1 має дуже довгу назву і рідко застосовується на практиці - вимикачі автоматичні, керовані диференціальним струмом з вбудованим захистом від надструмів.
Що таке діфавтомат, де він застосовується, як правильно підключити?
Діфавтомат - це захисний пристрій, який встановлюється в мережах до 400В (АС) для забезпечення комплексного захисту від перевантаження, короткого замикання і ураження людей струмом, запобігання пожеж. У дифавтоматах об'єднується дві функції - автоматичного вимикача і пристрою захисного відключення (ПЗВ або УЗО). Тому діфавтомат працює одночасно і як автоматичний вимикач і як пристрій захисного відключення (УЗО). Завдяки розширеним можливостям, виріб користується широким попитом в побуті, адміністративно-офісних приміщеннях, виробничих площах.
Дифавтомати підключаються на 1-фазну або 3-фазну мережу, в зв'язку з чим мають входи підключення 2P (1P + N) або 4P (3P + N)
Для перевірки працездатності кожен апарат оснащений кнопкою «Тест». Перевірка повинна здійснюватися систематично з періодичністю не рідше 1 разу на місяць. При натисканні кнопки користувач штучно формує струм витоку, що призводить до спрацьовування автомата.
Види діфавтоматів.
1. За струмом витоку:
- 10 мА (0,01А) застосовується для захисту одного конкретного обладнання (бойлер, ПК, електроплита, розетка та ін.);
- 30 мА (0,03А) застосовується для захисту групи обладнання, розміщеного на одній лінії електропостачання або групи мереж (квартира, кімната, гараж);
- 100 мА (0,1А) застосовується для захисту загальних мереж від можливих замикань, загоряння і витоку струму через оголені ділянки. Як правило, такі дифавтомати ставлять як ввідні на приватні будинки, цехи, промислові ділянки.
2. По струму навантаження:
- в залежності від навантаження мережі, дифавтомати випускають номіналом від 6А до 63А з характеристикою (кривої) відключення B, C або D
3. За типом:
- тип AC застосовується для виявлення струмів синусоїдального характеру (побутові мережі)
- тип A застосовується для виявлення струмів синусоїдального і пульсуючого характеру (мережі з наявністю ПК, офісної техніки, миючі машини, пральні машинки)
4. За комутаційною здатністю:
4.5кА, 6кА, 10кА - дана характеристика вказує на максимальний струм, при якому діфавтомат спрацює на відключення і не вийде з ладу.
Як розшифрувати напис на дифавтоматах?
Наприклад: TSN3-63, 3P + N, 20A, 30mA, C, AC
TSN - серія автоматичних вимикачів диференційного струму
1-63 - модель (серія)
3P+N - 4 полюсний автомат, 3 фази + нуль
20A - струм навантаження до 20А
30mA - струм витоку 30 мА
C - характеристика (крива) відключення
AC - тип струмів виявлення
Будова.
Дифавтомати складаються з декількох блоків:
- Тепловий розчеплювач;
- Електромагнітний розчеплювач;
- Диференційний трансформатор;
- Схема обробки даних від трансформатора;
- Силові контакти;
- Дугогасна камера;
- Кнопка «тест» для перевірки працездатності диференційної частини.
Як правило, даний вид обладнання зібраний без можливості його розбирання і ремонту
З яких причин може спрацьовувати діфавтомат?
В процесі експлуатації захисного пристрою важливо розуміти, в яких випадках він може спрацьовувати.
З урахуванням цих нюансів варто приймати рішення про причини проблеми (коротке замикання, виток струму і інші).
У старих будинках з поганою проводкою мають місце серйозні проблеми з ізоляцією. Остання зношена і високий ризик появи струмів витоку, величина яких може змінюватися з урахуванням багатьох параметрів - наявності поруч тварин рівня вологості і так далі. У такій ситуації діфавтомат може спрацьовувати хибно. Причиною проблеми може бути пошкоджена ізоляція, наявність скруток, прорахунки в розташуванні розподільчих коробок, електрофурнітури. Для виявлення причини потрібна ревізія проводки. Починати необхідно з діагностики місця пошкодження. Наприклад, якщо діфавтомат вибиває при включенні лампочки, проблему необхідно шукати в освітлювальної мережі. Якщо він спрацьовує після підключення будь-якого пристрою в розетку, варто переконатися, що цей пристрій справний. При замиканні «нуля» і «землі». Якщо з якої-небудь причини дроти N і PE торкаються один одного, високий ризик спрацьовування диференціального автомата. Поширені місця замикань - в розподільчих коробках або в коробі під розетку.
Висновок:
Диференційний автомат - корисний пристрій, здатний захистити від перевантажень, коротких замикань і струмів витоку в низьковольтних мережах. Для його правильного застосування важливо знати правила підключення та експлуатації, а також особливості діагностики несправностей в разі спрацювання апарата
