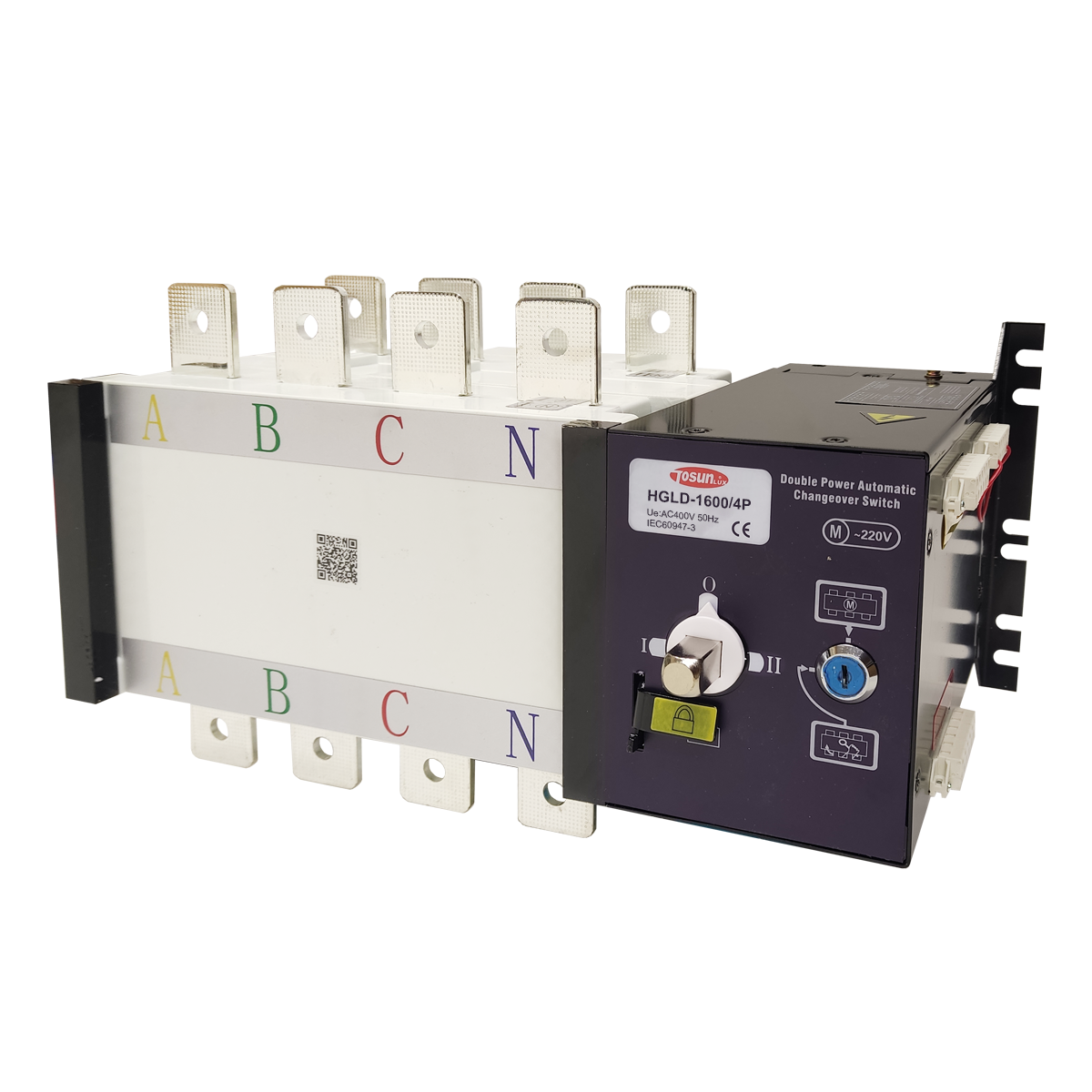

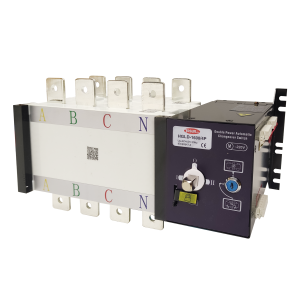

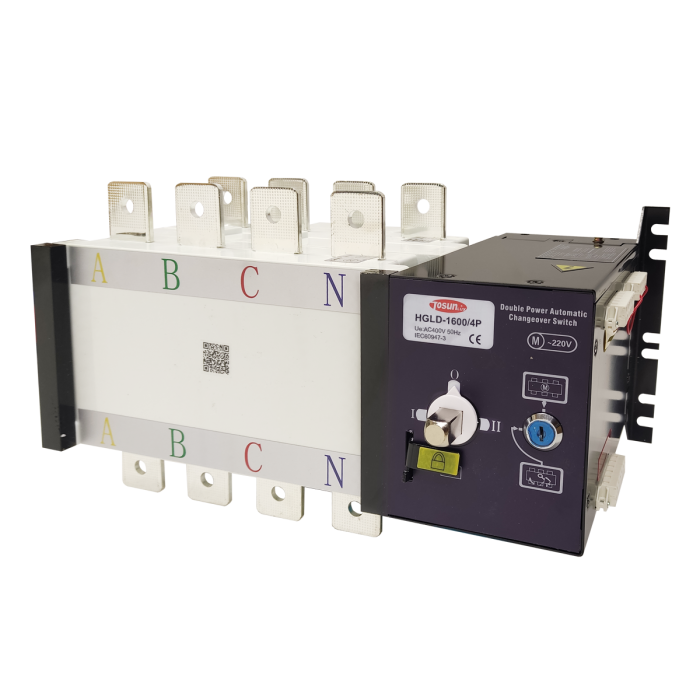

HGLD, 4Р, 1600А - Моторизований вимикач навантаження (перекидний)
- Самовивіз з Нової пошти
- Кур'єр Нової Пошти
- Самовивіз зі складу
- Інші транспортні служби
- Безготівковий розрахунок
Моторизований перекидний вимикач навантаження має альтернативні назви: реверсивний, перемикач, рубильник введення резервного живлення.
Перемикач застосовується для забезпечення дистанційного введення резерву живлення. Шляхом перемикання такого перемикача досягається перехід споживання енергії з основного на резервне живлення (генератор, інвертор).
Перемикач має три чітких положення (I-0-II) і не залежить від зовнішнього електропостачання. При експлуатації перемикача немає ризику непередбаченого розмикання в зв'язку з перериванням подачі електроживлення і необхідності відключати живлення для його утримання в замкнутому положенні. Перемикач виконує виключення і надійне ізолювання первинних ланцюгів електропостачання та ланцюгів альтернативного джерела живлення, забезпечуючи тим самим безперервність експлуатації.
Схема перекидного рубильника
Перемикач зі схемою підключення l-0-ll призначений для ручного перемикання з основного живлення на резервне (генератор або друга ввідна мережа).
Такі перемикачі (перекидні рубильники) обов'язково мають положення "0" – в такому нейтральному положенні відключена подача на споживача (будинок, квартиру) від усіх джерел живлення (генератора і основної електромережі).
Характеристики:
| Номінальний тепловий струм (A) | 100 | 160 | 250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3200 | |
| Ізоляційна напруга | 750В | 1000В | ||||||||||
| Імпульна напруга | 8 kВ | 12kВ | ||||||||||
| Номінальний робочий струм, (A) | AC-31A | 100 | 160 | 250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3200 |
| AC-35A | 100 | 160 | 250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3200 | |
| AC-33A | 100 | 160 | 250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3200 | |
| Номін.потужність керованого двигуна (АС-23, 400В АС), кВт | 50 | 75 | 130 | 210 | 335 | 480 | 600 | 750 | 820 | 1000 | 1400 | |
| Робоча комутаційна здатність | 7 kA | 9 kA | 13kA | 50kA | 55kA | |||||||
| Максимальна комутаційна здатність | 100kA | 70kA | 100kA | 120kA | 80kA | |||||||
| Напруга управління двигуном | DC24В, 48В, 110В; AC230В | |||||||||||
| Час перемикання (сек) | 0.5 | 1 | 1.1 | 1.2 | 1.25 | 2.45 | ||||||
| Тип виконання |
стаціонарне (вбудоване) |
|||||||||||
| Тип приєднання |
гвинтове з'єднання |
|||||||||||
| Моторпривід |
вбудований (дистанційне керування) |
|||||||||||
| Ступінь захисту |
ІР20 - передня панель |
|||||||||||
