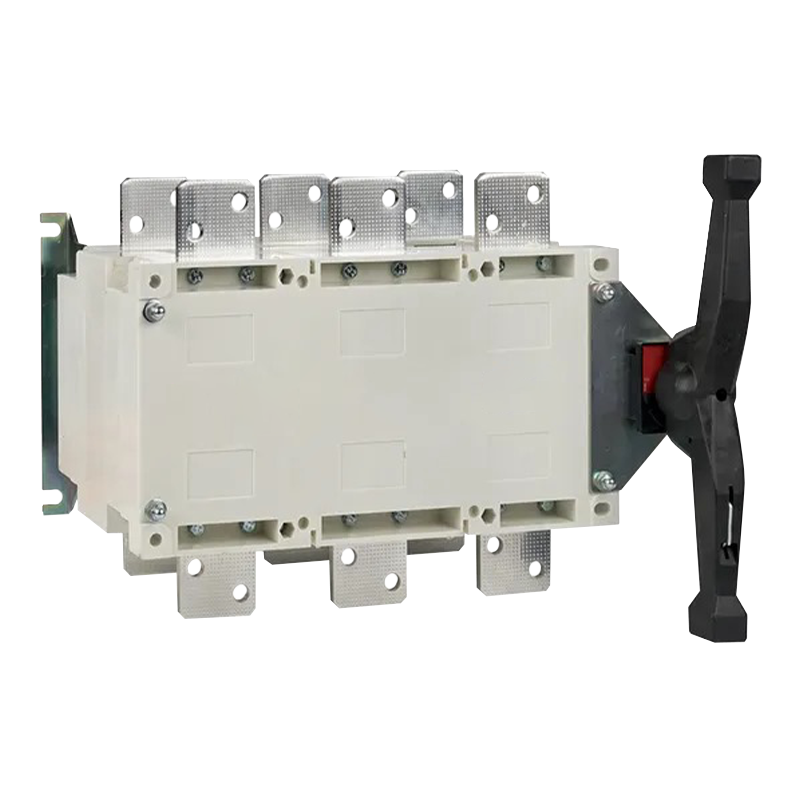

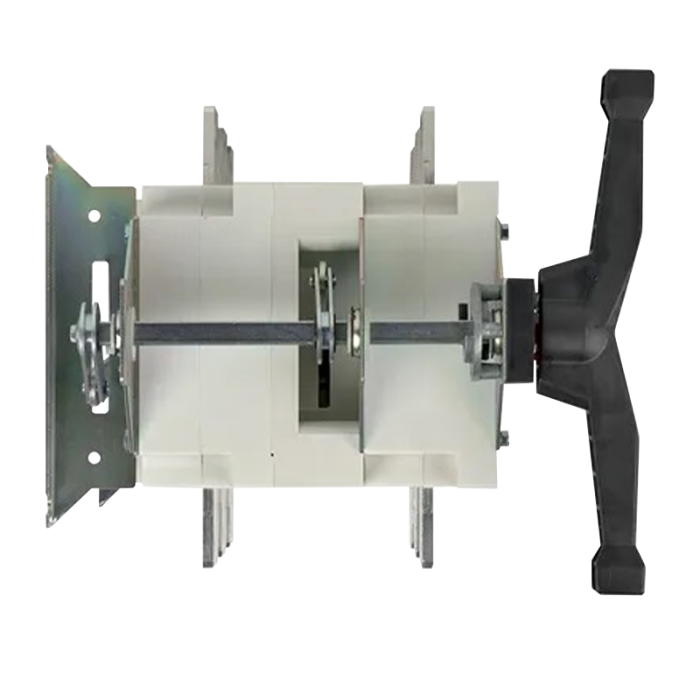

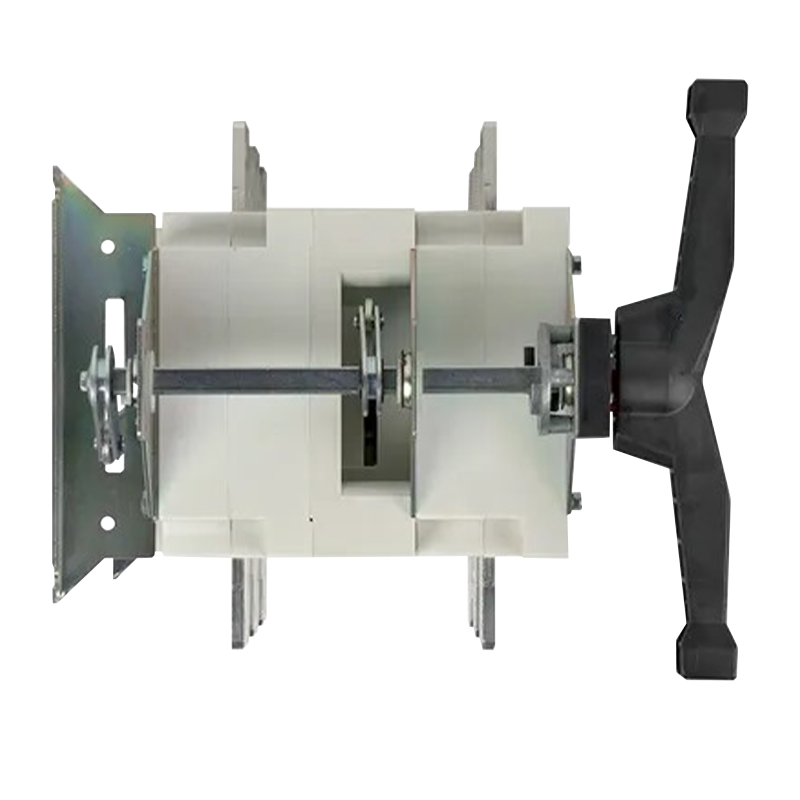

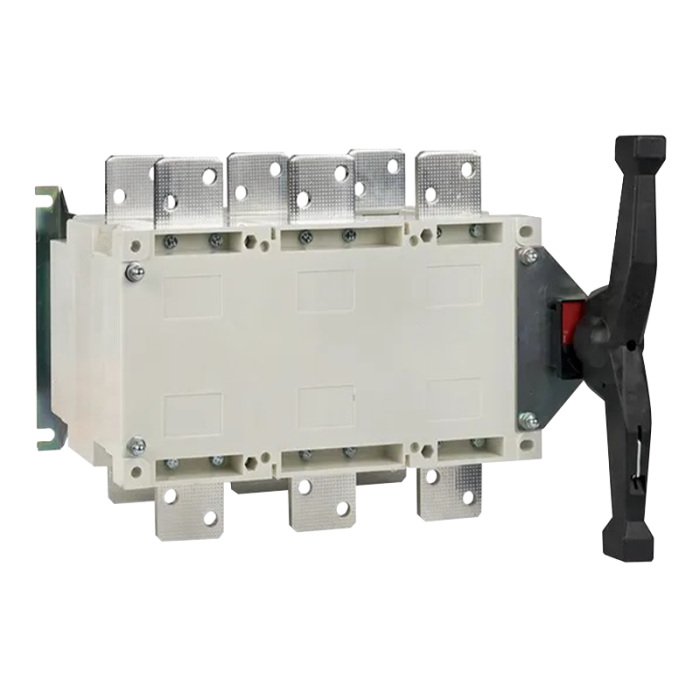

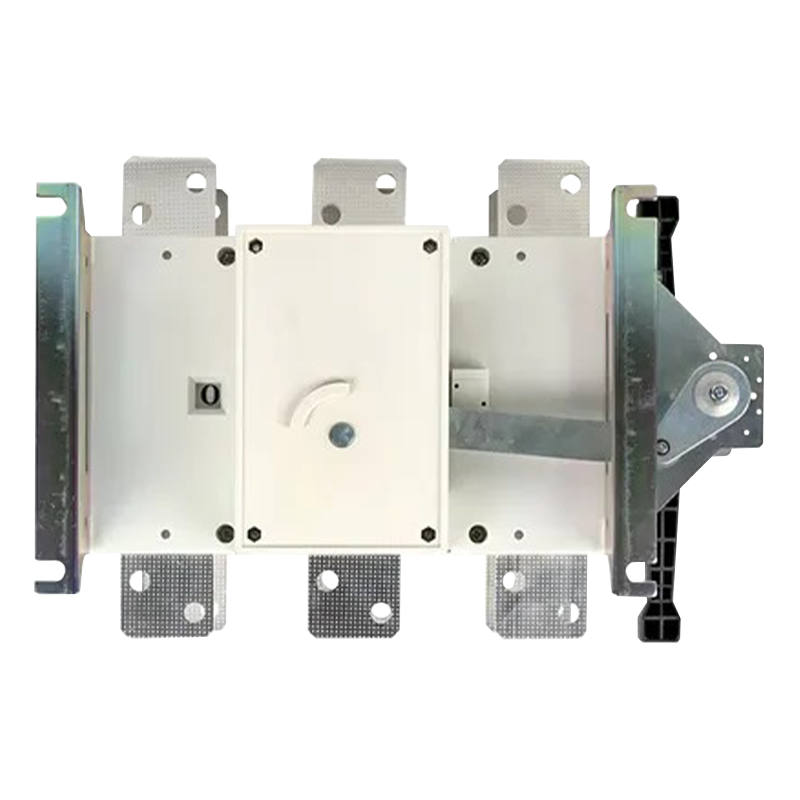

HGLZ, 3Р, 2000А - Вимикач навантаження перекидний

Перекидний вимикач навантаження має альтернативні назви: реверсивний, перемикач, рубильник введення резервного живлення.
Перемикач застосовується для забезпечення введення резерву живлення. Шляхом перемикання такого перемикача досягається перехід споживання енергії з основного на резервне живлення (генератор, інвертор).
Перемикач має три чітких положення (I-0-II) і не залежить від зовнішнього електропостачання. При експлуатації перемикача немає ризику непередбаченого розмикання в зв'язку з перериванням подачі електроживлення і необхідності відключати живлення для його утримання в замкнутому положенні. Перемикач виконує виключення і надійне ізолювання первинних ланцюгів електропостачання та ланцюгів альтернативного джерела живлення, забезпечуючи тим самим безперервність експлуатації.
Схема перекидного рубильника

Перемикач зі схемою підключення l-0-ll призначений для ручного перемикання з основного живлення на резервне (генератор або друга ввідна мережа).
Такі перемикачі (перекидні рубильники) обов'язково мають положення "0" – в такому нейтральному положенні відключена подача на споживача (будинок, квартиру) від усіх джерел живлення (генератора і основної електромережі).

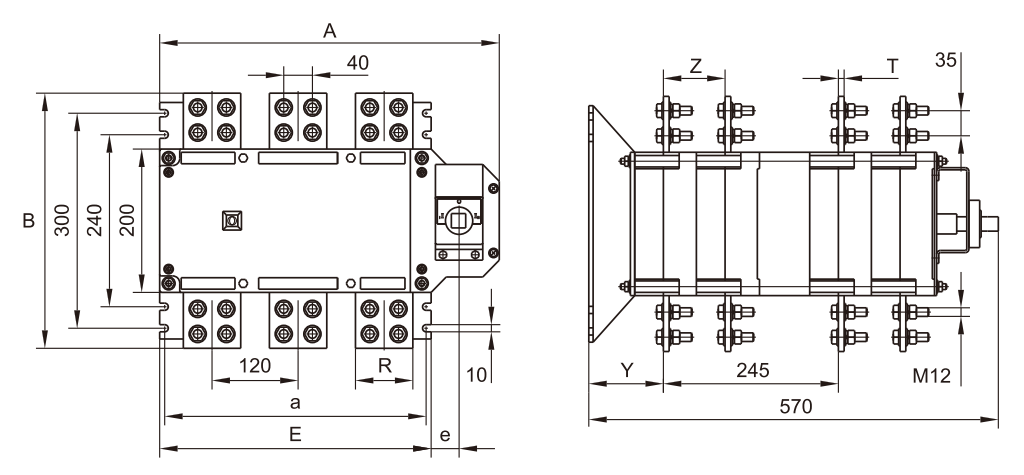

Габаритні та монтажні розміри:
