Пристрої автоматичного введення резерву (АВР) в умовах війни: захист електропостачання критичної інфраструктури України

1. Вступ: Значення АВР у воєнний період

З початком повномасштабного вторгнення РФ в Україну у 2022 році, питання безперебійного електропостачання набуло критичної ваги. Пристрої автоматичного введення резерву (АВР) стали ключовим елементом захисту:

• Медичних установ (шпиталі, реанімобілі)

• Військової інфраструктури (центри зв’язку, РЛС)

• Цивільних обєктів (котельні, насосні станції, зв’язок)

Стаття розглядає сучасні рішення АВР, їх технічні особливості та практичне застосування в умовах бойових дій.

2. Принцип роботи та типи АВР

2.1. Базовий алгоритм дії

1. Моніторинг напруги – відстеження відхилень (>15% Uном) або повної відсутності.

2. Відключення основного вводу – через 0,5–10 сек (регульовано).

3. Запуск резерву – перемикання на ДБЖ/генератор/альтернативну лінію.

4. Повернення на основне джерело – після відновлення параметрів.

2.2. Класифікація за типом джерел

3. Схеми підключення АВР для критичних обєктів

3.1. Радіальна схема з дизель-генератором

[Мережа 10 кВ] → РП-1 → Трансформатор 10/0,4 кВ → ЩАВР
                                      ↓
[Дизель-генератор 400 В] → Блок АВР (типу "АВР-Г-400")

Переваги:

• Незалежність від зовнішньої мережі

• Можливість роботи 24/7 (при наявності палива)

3.2. Кільцева схема для міських мереж

[ТП-1] → АВР-1 → [ТП-2] → АВР-2 → [ТП-3]
   ↑_________________________↓

Особливості:

• Автоматичне перемикання між трьома ТП

• Використовується в Києві, Харкові для захисту від обстрілів

4. Вимоги до АВР в умовах війни

4.1. Підвищена стійкість до пошкоджень

• Корпуси IP65 – захист від осколків, пилу

• Дуальне живлення – 220 В AC + 24 В DC (від акумуляторів)

• Антивандальні кріплення – захист від диверсій

4.2. Швидкодія та надійність

5. Реальні приклади застосування

5.1. Мобільні шпиталі (Польща, Дніпро)

• Система: АВР-Б + ДБЖ 100 кВА

• Час автономії: 8 год

• Особливість: Додатковий захист від ЕМІ

5.2. Військові командні пункти (Київська обл.)

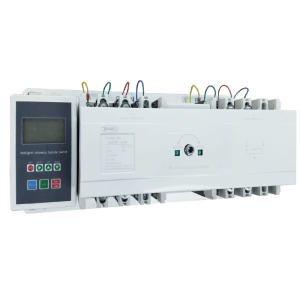

• Рішення: АВР на базі TOSUNLux + 2 генератори

• Резервування: N+1 (відмова одного генератора не критична)

6. Висновки: Перспективи розвитку

1. Перехід на "розумні" АВР з дистанційним моніторингом через Starlink.

2. Використання модульних ДБЖ для швидкого розгортання.

3. Інтеграція з системами повітряної тривоги – автоматичне перемикання при загрозі обстрілів.

Рекомендації:

• Для лікарень – АВР з часом перемикання <1 сек

• Для промисловості – кільцеві схеми з 3+ джерелами
