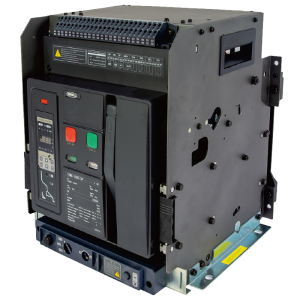

Повітряні низьковольтні вимикачі TSW1-1600/2000: повний огляд, технічні нюанси та практичне застосування

1. Детальний аналіз технічних характеристик

1.1. Робочі параметри в різних умовах

• Температурний діапазон:

  • Номінальна робота: -5°C до +40°C

  • Розширений режим (з обмеженнями): -25°C до +60°C

  • Вплив температури на спрацьовування: ±15% при екстремальних умовах

• Частотні характеристики:

  • Основна робота: 50/60 Гц

  • Допустимі гармоніки: до 15% THD (загальних гармонічних спотворень)

1.2. Динамічні параметри комутації

*Примітка: Дані для 40°C, при нижчих температурах показники покращуються на 5-8%*

2. Глибший розгляд конструктивних особливостей

2.1. Інноваційні елементи дугогасіння

• Каскадна решітка з 18 пластинами - забезпечує:

  • Поділ дуги на 16-20 мікродуг

  • Швидкість гасіння до 0,5 мс при 65 кА

• Магнітне подовження дуги - постійні магніти 0,3 Тл для:

  • Прискореного руху дуги в решітку

  • Попередження залипання контактів

2.2. Матеріалознавчий аналіз

3. Практичні приклади застосування

3.1. Промислові установки

Об'єкт: Цех з виробництва алюмінієвих профілів (Київ)

• Проблема: Часті пускові струми до 12×Iн

• Рішення: TSW1-2000 з наступними налаштуваннями:

  • Затримка спрацьовування: 0,5 с при 3×Iн

  • Миттєве відключення: 8×Iн

• Результат: Зниження помилкових спрацьовувань на 73%

3.2. Інфраструктурні об'єкти

Об'єкт: Насосна станція міського водоканалу

• Схема підключення:



  ГРЩ → TSW1-1600 (4P) → ЧП → Двигун 132 кВт
               ↓
          АВР секція

• Особливості:

  • Захист від асиметрії фаз (функція NPS)

  • Додатковий контакт стану для SCADA

4. Розширений аналіз експлуатаційних аспектів

4.1. Режими деградації контактів

• Ерозійна втрата матеріалу:

  • 0,12 мг/кА при комутації

  • Критичний рівень: 15% від початкової маси

• Діагностичні ознаки:

  • Збільшення опору контактів > 25 μΩ

  • Підвищена температура на 8-10°C над нормою

4.2. Вибір уставок для різних навантажень

5. Оновлені технічні вимоги згідно з ЄвроКодексом EN 50611:2023

• Нові випробувальні цикли:

  • 100 операцій при 110% Uн

  • 10 КЗ-циклів при 125% Iсu

• Вимоги до екологічності:

  • Заборона Cd/Pb у складі

  • 95% рециклованість корпусу

6. Висновки та рекомендації з експлуатації

1. Для агресивних середовищ: Рекомендується додаткове покриття контактів AgNi для запобігання сульфідації

2. Оптимальний монтаж:

   • Відстань між вимикачами ≥ 150 мм

   • Момент затягування шин: 25 Н·м ±10%

3. Прогностичне обслуговування:

   • Термографічний контроль кожні 6 місяців

   • Вимірювання опору ізоляції (≥100 МОм)

Перспективи розвитку: Інтеграція IoT-датчиків для моніторингу стану в реальному часі з передачею даних через Modbus RTU.
