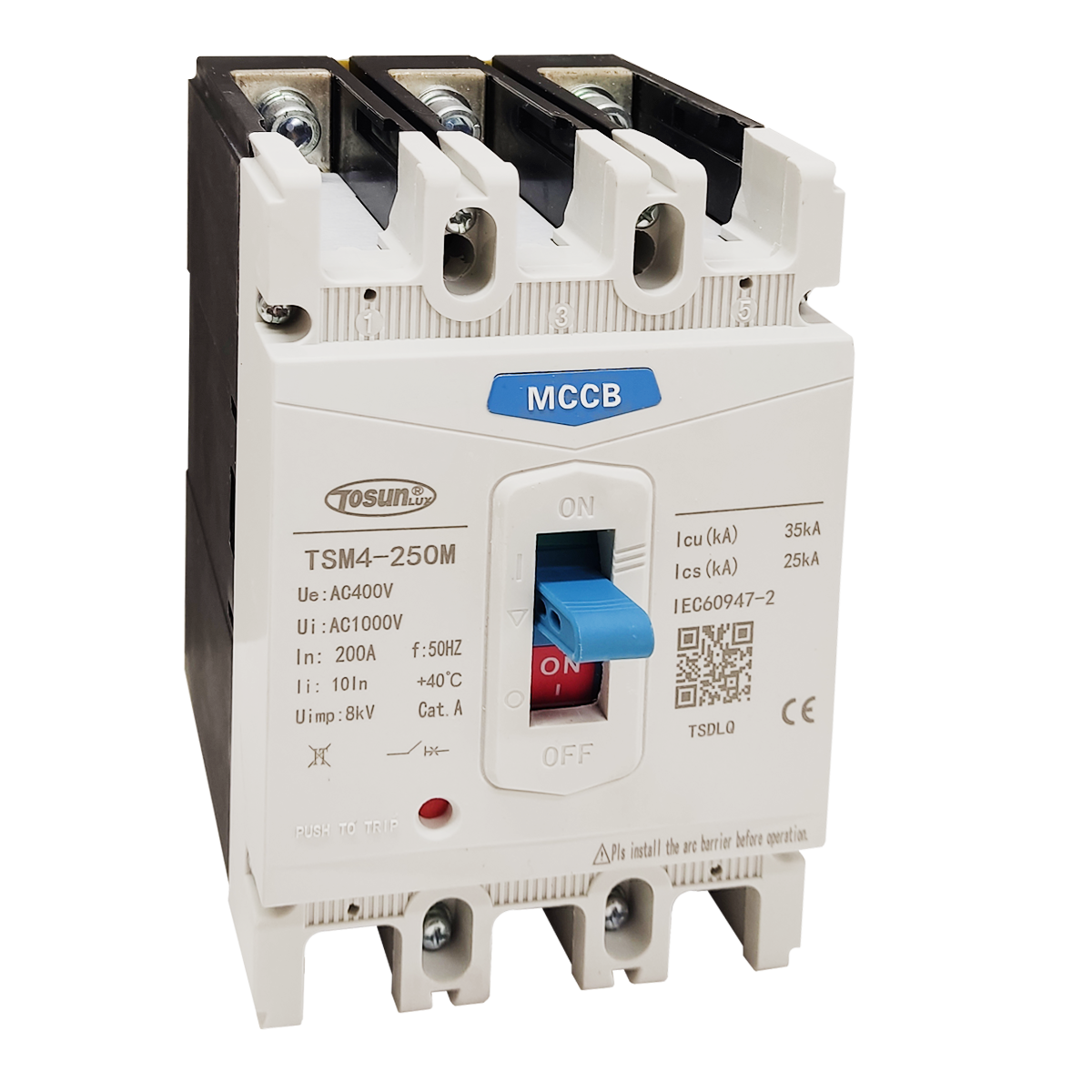

TSM4-250M, 160A, 3P - Автоматичний вимикач корпусний

Автоматичний вимикач у литому корпусі серії TSM4 застосовується для електричних мереж до 1000В, номінальної робочої напруги до 400 В, номінального робочого струму до 800 А,
змінний струм 50/60 Гц, для нечастого перемикання ланцюга та нечастого запуску двигуна.
Вимикачі захищають ланцюг і пристрої в ланцюзі від пошкодження від перевантаження, короткого замикання та захисту від зниженої напруги.
Товар відповідають IEC60947-2.

Характеристики:

Модель	Тип	Кількість полюсів	Номінальний струм (A)	Ics (kA)	Icu (kA)
TSM4-125	M	2, 3, 4	25, 32, 40, 50, 63, 80, 100, 125	22	30
TSM4-250	M	2, 3, 4	100, 125, 140, 160, 180, 200, 225, 250	25	35
TSM4-400	M	3, 4	200, 225, 250, 315, 350, 400	35	50
TSM4-630	M	3, 4	400, 500, 630	35	50
TSM4-800	M	3, 4	630, 700, 800	38	75
TSM4-1600	M	3, 4	1000, 1250, 1600	40	80

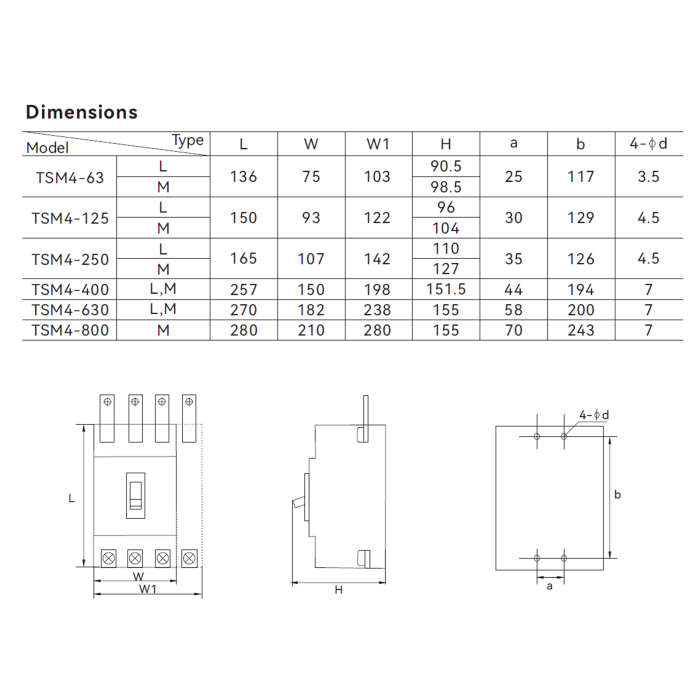

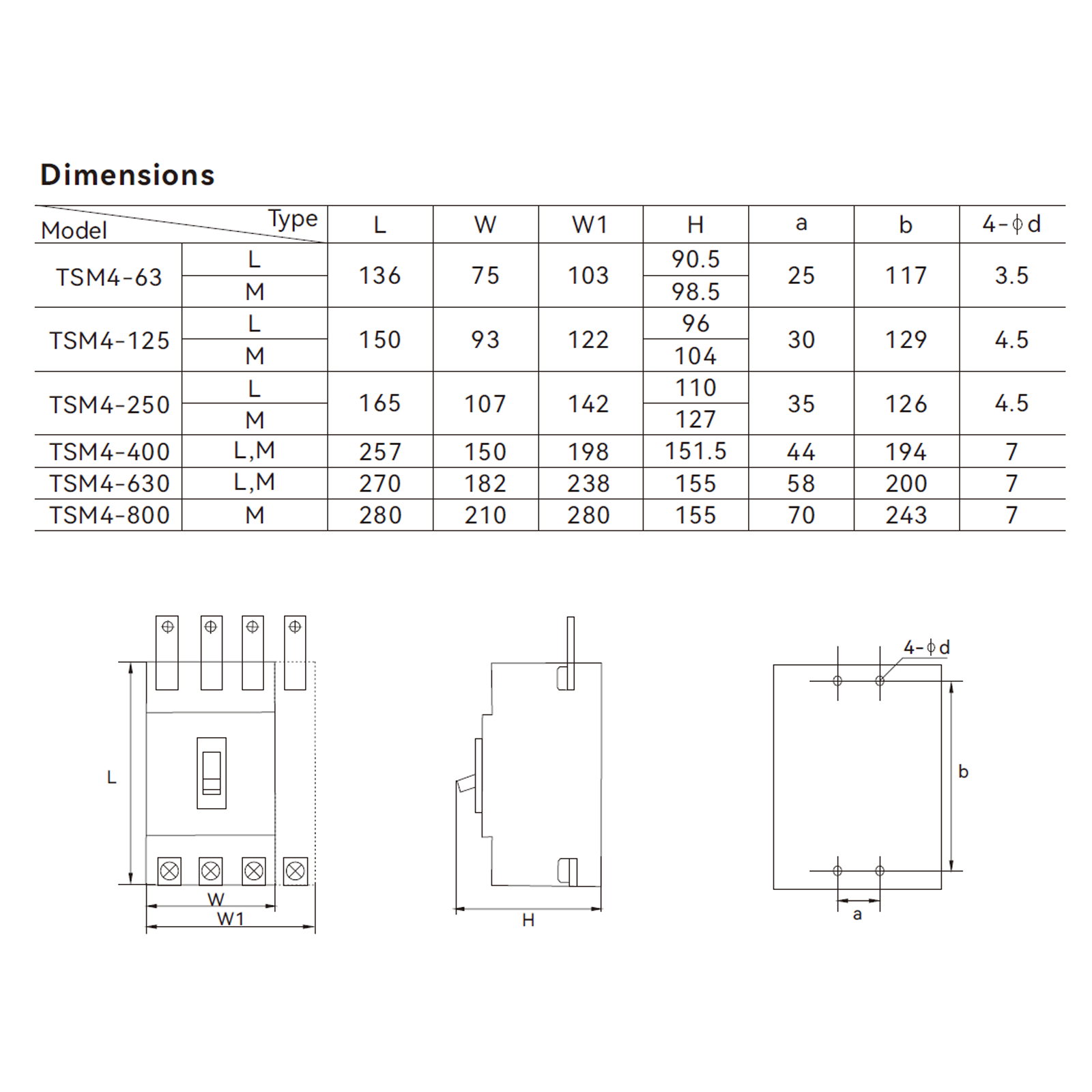

Габаритні розміри:

Модель        Тип		L	W	W1	H	a	b	4-  d
TSM4-63	M	136	75	103	98.5	25	117	3.5
TSM4-125	M	150	93	122	104	30	129	4.5
TSM4-250	M	165	107	142	127	35	126	4.5
TSM4-400	M	257	150	198	151.5	44	194	7
TSM4-630	M	270	182	238	155	58	200	7
TSM4-800	M	280	210	280	155	70	243	7
