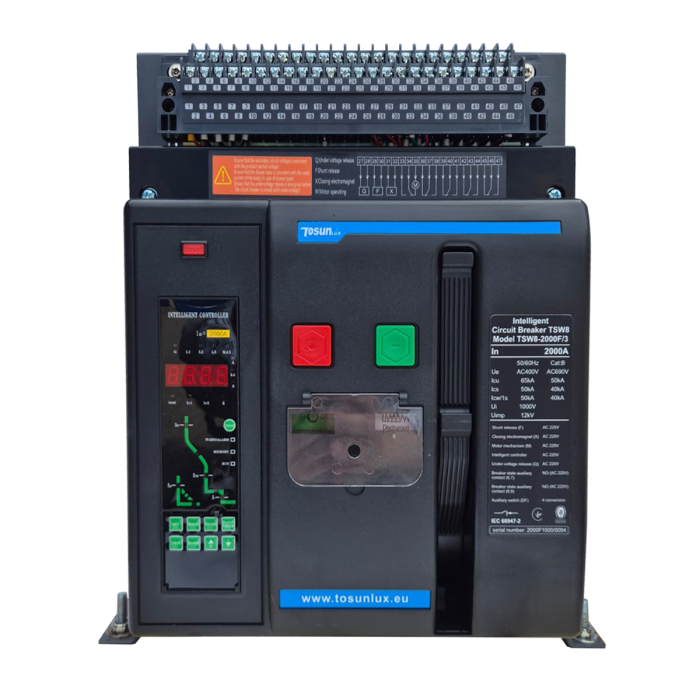

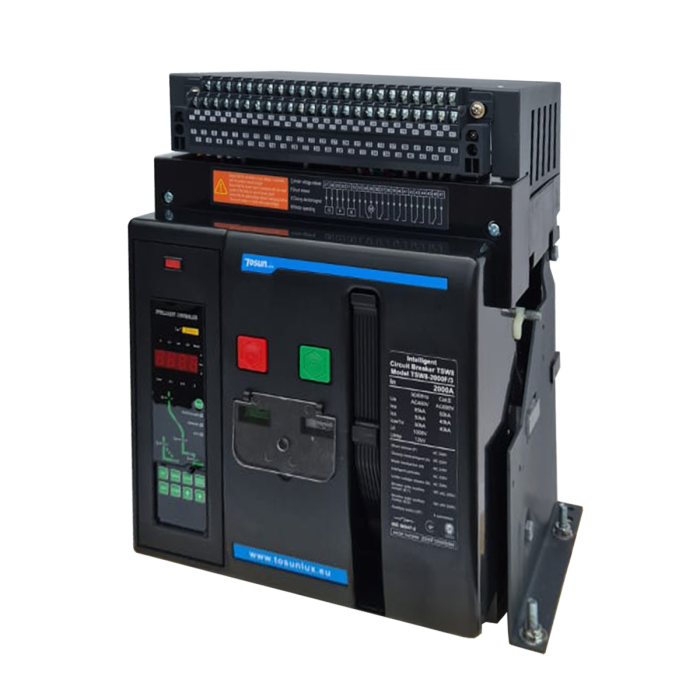

TSW8-2000F, 1000A, 3P - Повітряний автоматичний вимикач (стаціонарний)
- Самовивіз з Нової пошти
- Кур'єр Нової Пошти
- Самовивіз зі складу
- Інші транспортні служби
- Безготівковий розрахунок
Автоматичний вимикач серії TSW8 призначено для мережі змінного струму 50/60 Гц з номінальною напругою 400 В, 690 В і номінальним струмом до 6300 А. Він в основному використовується для розподілу електроенергії, а також для захисту ланцюгів і обладнання електроживлення від перевантаження, низької напруги, короткого замикання та однофазного заземлення. Завдяки функціям електронного та вибіркового захисту вимикач може підвищити надійність електропостачання та уникнути непотрібних збоїв у електроживленні. Вимикач застосовується на електростанціях, заводах, шахтах (для 690 В) і сучасних висотних будівлях, особливо в системі електронного розподілу електроживлення будівель.
Характеристики:
| Модель | TSW8-1000 | TSW8-1600 | TSW8-2000 | TSW8-3200 | TSW8-6300 | |
| Номінальний струм контактної групи, In (A) | 1000 | 1600 | 2000 | 3200 | 6300 | |
| Кількість полюсів | 3, 4 | 3, 4 | 3, 4 | 3, 4 | 3, 4 | |
| Номінальний струм вимикача, In (A) |
200 (80-200) 400 (160-400) 630 (250-630) 800 (320-800) 1000 (400-1000)
|
400 (160-400) 630 (250-630) 800 (320-800) 1000 (400-1000) 1250 (500-1250) 1600 (630-1600) |
630 (250-630) 800 (320-800) 1000 (400-1000) 1250 (500-1250) 1600 (630-1600) 2000 (800-2000) |
2000 (800-2000) 2500 (1000-2500) 2900 (160-2900) 3200 (1280-3200) |
4000 (1600-4000) 5000 (2000-5000) 6300 (2520-6300) |
|
| Уставка розчіплювача по струму тривалого перевантаження, Ir |
0.4-1 In |
0.4-1 In |
0.4-1 In |
0.4-1 In |
0.4-1 In |
|
| Уставка миттєвого розчіплювача короткого замикання, Isd |
0.4-15 In, OFF |
0.4-15 In, OFF |
0.4-15 In, OFF |
0.4-15 In, OFF |
0.4-15 In, OFF |
|
| Уставка розчіплювача захисту витоку струму на землю, Ig |
0.2-1 In, OFF |
0.2-1 In, OFF |
0.2-1 In, OFF |
0.2-1 In, OFF |
0.2-1 In, OFF |
|
| Icu (kA) | AC400V | 42 | 50 | 65 | 85 | 120 |
| AC690V | 35 | 35 | 50 | 65 | 85 | |
| Ics (kA) | AC400V | 35 | 42 | 50 | 65 | 100 |
| AC690V | 25 | 35 | 40 | 65 | 85 | |
| Icw/1c (kA) |
AC400V | 35 | 42 | 50 | 65 | 100 |
| AC690V | 25 | 35 | 40 | 65 | 85 | |
| Номінальний струм N-контакту In (A) | 100% In | 100% In | 100% In | 100% In | 50% In | |
| Час спрацювання | 30 мс | |||||
| Час закриття | 60 мс | |||||
| Електрична зносостійкість (циклів) АС400V |
10000 |
10000 |
10000 | 6000 | 2000 | |
| Електрична зносостійкість (циклів) АС690V | 6000 | 6000 | 6000 | 3500 | 1500 | |
| Механічна зносостійкість (циклів) без ТО | 15000 | 15000 | 15000 | 12500 | 5000 | |
| Механічна зносостійкість (циклів) з ТО | 30000 | 30000 | 30000 | 25000 | 10000 | |
| Мех.зносостійкість тримача корпусу | 1000 | 1000 | 1000 | 600 | 300 | |
| Номінальна імпульсна напруга, Uimp (В) | 12.000 | |||||
| Номінальна напруга ізоляції, Ui (В) | 1.000 | |||||
| Категорія застосування (селективності) | B | |||||
| Тип встановлення (монтажу) | D (викотний); F (стаціонарний) | |||||
| Інтелектуальний контролер | M (cтандартний тип); H (телекомунікаційний тип) | |||||
